在高压开关柜、环网柜、电缆终端等设备的运行过程中，绝缘缺陷是引发故障的主要诱因之一。而局部放电检测，正是发现这些隐患最有效的手段。传统检测往往需要停电或拆解设备，操作繁琐且影响供电。武汉华能阳光电气推出的手持式地电波局部放电检测仪，采用TEV+超声波联合检测技术，真正实现不停电、不拆解、快速诊断，为电力设备状态检修提供可靠工具。
一、检测原理：多技术融合，精准识别放电信号
仪器基于局部放电的物理特征，综合运用暂态地电压（TEV）与超声波（AE）检测技术，从电磁与声学两个维度交叉验证，有效降低现场误判率。
TEV检测：当高压设备内部发生局部放电时，会产生高频脉冲电流，沿金属外壳传导并在接地结构上形成暂态地电压信号。仪器通过专用电容耦合传感器，捕捉3~100MHz频段内的TEV信号，经滤波、放大与数字化处理后，生成PRPD相位分辨图谱与PRPS脉冲序列图谱，直观反映放电强度、类型及大致位置。
超声波检测：同步采集20~200kHz频段的声学信号，对TEV检测结果进行补充验证。部分机型还可扩展UHF特高频（300~2000MHz）与HFCT高频电流互感器，进一步提升对微弱放电、远距离放电的检测能力，适应复杂工况下的精准排查。
非侵入式带电检测：整个检测过程无需停电、不接触高压带电部位，只需在柜体外部扫描即可完成，既保障作业安全，又不影响正常供电，是现代状态检修的典型高效方式。

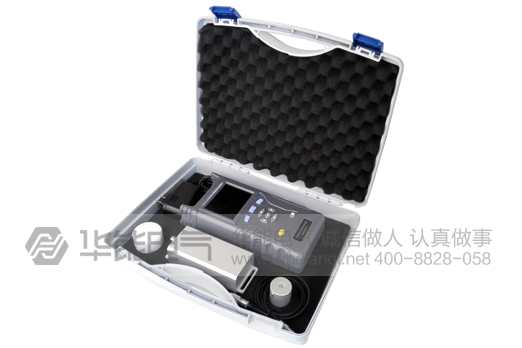

二、产品配置：工业级设计，满足现场高强度使用
主机采用工业级加固外壳，适应变电站、配电室等复杂现场环境；配备高清触控屏，操作简洁直观；内置大容量锂电池，续航可达8小时以上，满足全天巡检需求。主机搭载高速处理器与大容量存储，支持数据本地保存及WiFi/蓝牙无线传输，可直接在现场生成检测报告，实现数据快速回传与管理。
传感器配置灵活：
TEV传感器：扁平耦合式设计，可吸附在金属柜体表面，快速捕捉地电波信号
超声波传感器：支持接触式与非接触式两种模式
扩展传感器：可选配UHF定向天线、HFCT钳形传感器，适用于电缆接地排、GIS、变压器等更多设备
三、核心功能：图谱分析+智能识别，缺陷判断更直观
设备具备实时波形与图谱显示、放电脉冲计数、信号强度量化、自动阈值报警、放电类型智能识别（电晕、沿面放电、内部放电）等功能。支持时域波形、PRPD、PRPS等多种图谱显示，能精准区分不同放电类型，判断缺陷性质。同时支持历史数据对比与趋势分析，便于长期跟踪设备状态变化，为状态检修提供数据支撑。
四、应用领域广泛
电力系统：发电、输电、配电各环节开关柜与高压设备巡检
轨道交通：铁路牵引供电系统、地铁环网柜局放检测
石油化工：易燃易爆场所高可靠供电设备状态监测
航空航天：重要供配电系统绝缘状态评估
工矿企业：高压配电室、自动化生产线电气设备预防性检测
五、现场使用体会
从实际现场反馈来看，这款仪器最大的优势就是“省心”。不需要停电申请，不用打开柜门，拿着仪器在柜体表面扫一遍，就能看到内部放电情况。对于巡检班组来说，大大降低了作业风险和工作量。而且数据可以保存、对比，同一设备不同时期的放电趋势一目了然，哪些柜子需要重点关注，心里有数。
总结
手持式地电波局部放电检测仪将高精度传感、智能图谱分析与便携易用性集于一体，专注电力设备局部放电在线快速检测，真正实现隐患早发现、故障早预警，大幅提升设备运维效率与供电可靠性。武汉华能阳光电气持续深耕电力检测设备领域，为高压开关柜局放检测、状态检修与预防性试验提供专业、可靠的便携装备。
