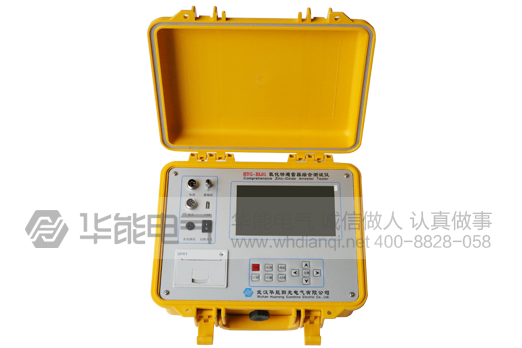

氧化锌避雷器测试仪的核心测试逻辑，是通过对输入的电流、电压信号进行数字滤波处理，精准提取出基波成分，再采用投影法计算阻性电流基波峰值，具体公式为Ir1p=Ix1p・cosφ（其中Ix1p为总电流基波峰值，φ为电流与电压的基波相位角，包含选定的补偿角）。由于基波数值稳定、受干扰影响小，实际测试中，Ir1p是判断避雷器性能最常用的核心参数。
从相位关系来看，在电压基波U1（E1）的方向上，总电流基波峰值Ix1p与阻性电流基波峰值Ir1p理论上一致；而在垂直于电压基波的方向上，对应的则是容性电流基波峰值Ic1p。这里的φ角（含补偿角）和Ir1p，都能直观反映MOA（金属氧化物避雷器）的运行状态，两者结合判断，能更精准掌握避雷器性能。
2.现场实测重点：相间干扰问题及处理方法
在现场串联避雷器测量中，相间干扰是很常见的问题，也是新手容易踩坑的地方。中间的B相避雷器，会通过杂散电容对A相、C相的泄漏电流产生干扰，具体表现为：A相的φ角减小、阻性电流偏大，C相的φ角增大、阻性电流偏小，甚至出现负值，这就是典型的相间干扰现象。
针对这种情况，有三种实用处理方式，现场可根据实际条件选择：
第一种是手动补偿相间干扰，步骤很简单：先假设无干扰状态下，A相、C相电流的相位差为120°，且B相对A、C两相的干扰程度一致；以B相为电压基准、C相为电流，测出相位差φ1=φcb；再以B相为电压基准、A相为电流，测出相位差φ1=φab；随后计算C相与A相电流的实际相位差φC=φcb-φab；最后算出校正角φ=（φca-120°）/2，将这个校正角输入仪器主菜单即可完成补偿（A相加φ，B相无需补偿，C相减φ）。
第二种是无需补偿，直接通过阻性电流的变化趋势判断避雷器性能，这种方法适合对测量精度要求不高、现场条件有限的场景，只要能观察到阻性电流的异常波动，就能初步判断避雷器是否存在隐患。
第三种是最稳妥的方式，若现场条件允许，可只接通当前测量的一相避雷器，断开另外两相，这样能彻底消除相间干扰，测得的数据最精准。需要注意的是，实验室环境下测量，由于无现场杂散电容影响，无需考虑相间干扰问题。
3.避雷器性能判断技巧（现场实操重点）
判断氧化锌避雷器的性能，虽然可以通过阻性电流基波峰值Ir1p来初步判断，但实际现场测试中，通过电流与电压的相位角φ来判断，会更准确、更有效——因为90°-φ对应的就是介质损耗角，这是反映避雷器绝缘状态的核心指标。通常行业内有个默认标准：若规定阻性电流不超过总电流的25%，对应的φ角约为75°，现场判断时可参考这个标准。
这里要提醒一句，现场测量时一定要考虑相间干扰带来的误差，即便存在这种误差，也能有效判断MOA的性能。但要注意，若仅依靠Ir1p判断，当φ角接近90°时，Ir1p的数值变化很小，容易出现误判，因此直接通过观察φ角判断，比单纯看Ir1p更合理、更可靠。
4.在线电流法测量原理（现场常用）
现场在线测量时，我们常用在线电流法，原理很简单，结合波形就能快速理解：在正弦电压激励下，氧化锌避雷器的泄漏电流由两部分组成——容性电流和阻性电流。观察全电流波形会发现，波形的第一个峰值，与基波峰值基本一致；而第一个峰值的出现时间，会随着避雷器等效电阻的减小而向右偏移。
波形的第二个峰值，恰好出现在电压峰值的时刻，此时容性电流基本为零，这个峰值对应的就是阻性电流的峰值。因此，现场测试时，我们只需精准测量出第一个峰值（即基波电流峰值，阻性电流较小时，也近似等于全电流峰值）和第二个峰值（阻性电流峰值），再通过测量两个峰值之间的时间差，就能计算出φ值，进而完成避雷器性能的判断。这种方法操作简单、无需复杂接线，很适合现场快速检测。
