光看参数表不顶用，同行信的是现场实测。上月我们在一家电工薄膜厂做了三批聚酯薄膜的耐压加局放联测，把过程和数据记下来，给大家一个实在的参照。试样按GB/T 1408.1裁成直径100毫米圆片，电极25毫米上、75毫米下。
背景校准：先把本底压下去
1. 电源背景：：不带电箱，局放仪串耦合电容低压侧，注入50皮库标准方波校仪器，再增到100皮库、500皮库核对输入输出一致，随后升到耐受电压要求电源无局放。
2. 本底读数：：晴天进屏蔽室，背景局放稳定在0.05皮库以下，远低于0.1皮库检测下限，说明工装和线束自身噪声控制到位。
这一步花了约20分钟，但值得。背景不干净，后面所有数据都得打折。当天湿度52%，温度24℃，符合试验环境要求。
首批量：0.1毫米聚酯薄膜
1. 加压过程：：直流负压升到5800伏维持60秒，再降到2250伏保持10分钟，末段5分钟测局放，符合典型工艺要求。
2. 实测结果：：23张试样中21张在末段5分钟局放小于0.1皮库，2张在1800伏附近出现0.3到0.5皮库放电，判为可疑批次复测。
0.1毫米聚酯薄膜理论击穿约15千伏，我们用5800伏做筛选留了余量。出现0.3皮库放电的那两张，后来解剖看到内部有针孔状气隙，验证了局放预警有效。
第二批：0.05毫米超薄薄膜
1. 调整参数：：薄料电容更小，把局放量程切到×1000档，初始电压降到3000伏，升压速率500伏每秒，避免热击穿。
2. 实测结果：：30张试样局放全部小于0.2皮库，峰值放电量0.18皮库出现在2500伏，电压测量不确定度小于3%，数据平稳。
超薄料就怕升压快了假击穿。我们把速率从常规1000伏每秒降到500伏每秒，测得强度反而更稳，说明慢升压对薄料更准。
第三批：带涂层的复合薄膜
1. 难点：：涂层使表面电阻不均，边缘容易爬电，试样电容测到约400皮法，落在系统6皮法到250微法量程内。
2. 实测结果：：加防晕环后边缘放电消失，12张试样局放峰值0.4皮库，全部低于工艺上限1皮库，合格入库。
复合薄膜这批要不是加了防晕环，边缘爬电会把局放顶到2皮库以上，直接误判不合格。工装细节对结果影响很大。
数据一致性：同批重复测
1. 重复性：：同一张试样连续三次测局放，读数分别为0.12、0.11、0.13皮库，系统连续多次结果相同会报警，本次未触发说明非造假波动。
2. 溯源：：三次波形U盘导出，后台软件比对相位一致，操作日志记全参数，质量部门认可证据链完整。

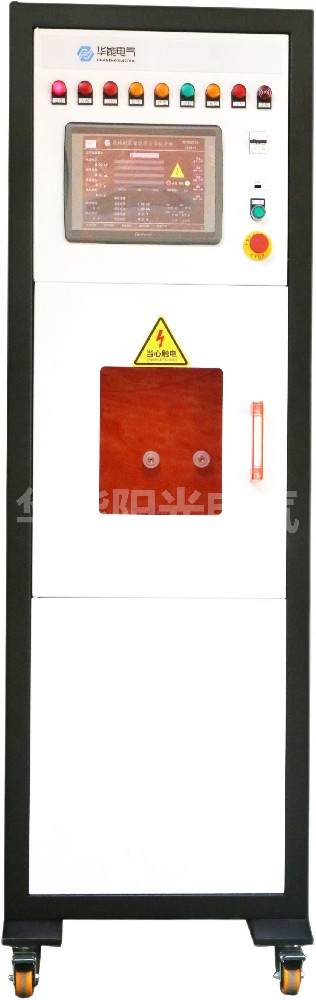

重复性在0.02皮库以内，对薄膜检测算很稳。武汉华能阳光电气这套系统的12位采样精度在这时候显出价值，弱信号也分得清。
效率：一个班次能测多少
1. 单张耗时：：背景校准共用，单张正式测试含加压60秒、保压10分钟、测放5分钟，约16分钟，比人工分段快近一倍。
2. 班次产量：：八小时班次约完成28到30张试样，数据自动上传，无需人工抄表，误抄率为零。
实测下来，综合系统不是把两台仪器拼一起那么简单，是把节奏和一致性都管住了。对薄膜厂，稳定性和可追溯比单点峰值更值钱。
实测中的异常处理
1. 可疑批次复测：：首批量2张0.3到0.5皮库试样复测，换防晕环后其中1张降到0.15皮库判合格，另1张仍0.4皮库，解剖见内部气隙，确为不合格。
2. 环境波动：：第三天湿度升到78%，背景局放从0.05皮库涨到0.3皮库，当即停测改晴日或进屏蔽室，避免数据被环境噪声污染。
实测就怕硬撑。环境一变背景就飘，这时候出的数据客户不认。我们定的规矩是背景超0.1皮库立刻停，复查接地和线束再开工，宁可少测几张也不出脏数。
小结：实测给的结论
三批实测说明：系统背景能压到0.05皮库以下，薄料厚料都能测，局放预警和复测机制有效，数据可溯源。前提是制样规范、环境受控、工装到位，否则再好的设备也救不了脏数据。
常见问答
问：实测里0.3皮库的放电算不合格吗？
答：看工艺上限。我们当时地把薄膜局放上限设在1皮库，0.3到0.5皮库属可疑，复测后解剖发现内部气隙才判不合格。系统只负责把真实放电量测准，判据由工艺文件定，建议薄膜厂按GB/T 7354和自身标准设阈值。
问：为什么超薄薄膜要把升压速率降到500伏每秒？
答：薄料热容小，升压快了热量来不及散，会造成热击穿误判，测得强度偏低。降到500伏每秒后0.05毫米料30张全部小于0.2皮库，数据更稳。这也是GB/T 1408.1推荐的慢速升压思路。
问：一个班次实测能测多少张？
答：背景校准同批只做一次约20分钟，单张正式测试约16分钟含加压60秒、保压10分钟和末段5分钟测放。八小时班次约完成28到30张，数据自动上传无需抄表，效率比人工分段高近一倍。
