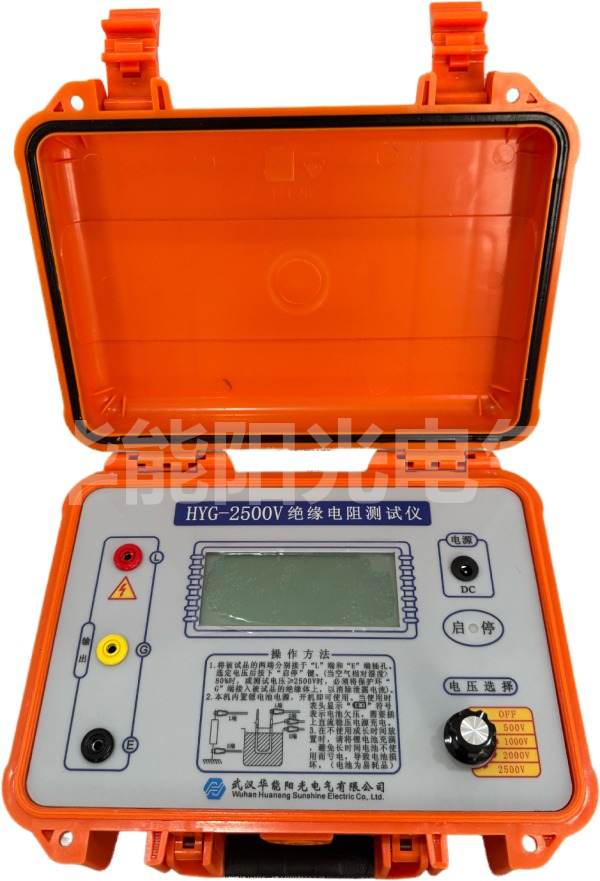

刚入行的兄弟常问，这表不摇也能出几千伏，到底靠什么。其实电子式指针绝缘电阻表的核心是低压直流升压加稳定采样，再用表盘指针把阻值显示出来。它不像手摇表靠人力发电，也不像纯数显表只给个数字。把原理讲透，现场遇到读数异常才知道往哪查，下面按电路链路一步步拆开说。
一、低压直流升压是源头
1. 升压链路：内部用可充电锂电池供电，经直流变换和倍压电路升到500V至5000V四档可调，纹波控制得小，避免高压毛刺打偏指针。
升压不是越高越好，DL/T474.1强调试验电压要稳定。电子式靠脉宽调制和闭环稳压，电压波动小于百分之几，比手摇表忽快忽慢强太多，读数才站得住。
二、欧姆定律算电阻
2. 测量原理：对试品施加设定直流高压，测流过试品的泄漏电流，按R=U/I算出绝缘电阻。电流越小阻值越大，表盘反向刻度，右小左大。
指针表盘是反向对数的，低阻在右侧高阻在左侧，中值电阻处刻度疏、读得准。所以选量程要让待测阻值落中值附近，这是老手都知道的门道，偏离太远误差大。
三、吸收电流和电导电流分开看
3. 电流构成：试品电流含电容充电电流、吸收电流和电导电流三部分。刚加上电压瞬间电流大，约60秒后趋于稳定，稳定值才代表真实绝缘。
电缆、变压器这类大试品吸收现象明显，前十几秒电流掉得很快。表要撑过这段吸收期再读数，否则把暂态电流当成了绝缘泄漏，数值肯定虚低，白测一回。
四、保护环G端消除表面泄漏
4. 屏蔽接线：G端接试品屏蔽层或保护环，把沿表面的泄漏电流旁路回电源，只让体积泄漏电流流过测量回路，测套管、瓷瓶时尤其关键。
表面脏污受潮的瓷套，表面泄漏可能比体积泄漏还大。不接G端，读数会低一两个数量级，误以为绝缘良好，实际里面早就有问题了，隐患就这么漏过去。
五、指针显示加电子背光的取舍
5. 显示方式：模拟指针方便看趋势和抖动，电子背光和辅助数码让暗处也能读数。指针表抗过载、不易死机，是它还在现场受欢迎的原因。
数显表掉电或死机就全黑了，指针表即便辅助电路出问题，表盘还能靠模拟机构摆动给出大致范围，应急时心里有底，这也是老师傅偏爱它的实在道理。
六、自动计时与DAR/PI计算
6. 数据处理：内部计时器在15秒、60秒、600秒锁存电阻值，自动算出吸收比和极化指数，按IEC 61557思路做判定辅助，不必人工掐表。
吸收比R60/R15用于中小型试品，极化指数R600/R60用于大电机主变。自动锁存避免人反应慢带来的秒级误差，数据也利于归档比对，大批量预试离不开它。
七、保护电路保设备和人
7. 安全设计：试品击穿或反送电压时，表内有放电回路和过压保护，容性试品测完自动放电，避免人手碰线被电容余电打一下。
现场怕测完电缆直接拆线，残余电荷几千伏。好的电子式表带自动放电指示，电压降到安全值才让拆，这一条能保命，选表时务必问清楚有没有这功能。
八、精度与量值溯源
8. 量值保障：中值附近精度约±5%，按JJG622用标准电阻箱校开路电压、中值电阻和跌落电阻，确保现场读数可信、可溯源。
表用一两年会漂移，定期送检拿到报告，数据才被上级采信。原理再好，量值不准也是白搭，溯源这条不能省，这也是它和杂牌表的根本区别之一。
九、温度对读数的影响
9. 温度修正：绝缘电阻随温度上升而下降，约每升10℃减半。DL/T596要求记录试品温度，跨温度比对要折算到同一基准，否则历年数据没法比。
现场常忽略这点，夏天测的值比冬天低几倍，误以为绝缘变差。我们台账里都记温度，比对时先折算，避免把温度效应当成设备劣化，白紧张一场。
常见问答
问：为什么表盘右边是低阻左边是高阻？
答：因为R=U/I，电流大对应阻值小，而流过表头电流大时指针偏右，所以低阻在右、高阻在左，是反向对数刻度，中值附近读得准。
问：升压纹波大会有什么后果？
答：纹波大相当于叠加交流成分，试品介质损耗发热、局放加剧，读数跳动不稳，还可能误击穿。IEC 61010-1要求输出稳定，纹波要压到百分之几以内。
问：测完为什么必须等自动放电？
答：电缆、电机等效电容大，测完残压可达数千伏。自动放电把余电泄放至安全值再提示拆线，直接用手拆线有触电风险，这是安全红线。
