头一回跟着师傅去10千伏开关室测谐波，我拎着仪器站在柜前，四根电压线三只钳表摊了一地，愣了半天不知道先动哪一根。师傅蹲下来一句话点醒我：测点选错了，后面接得再漂亮数据也是废的。那次之后我把接线顺序、钳表对应、参数填写这几步写成了小卡片，一直带在工具包里。新手照着走一遍，能躲掉大半的坑。

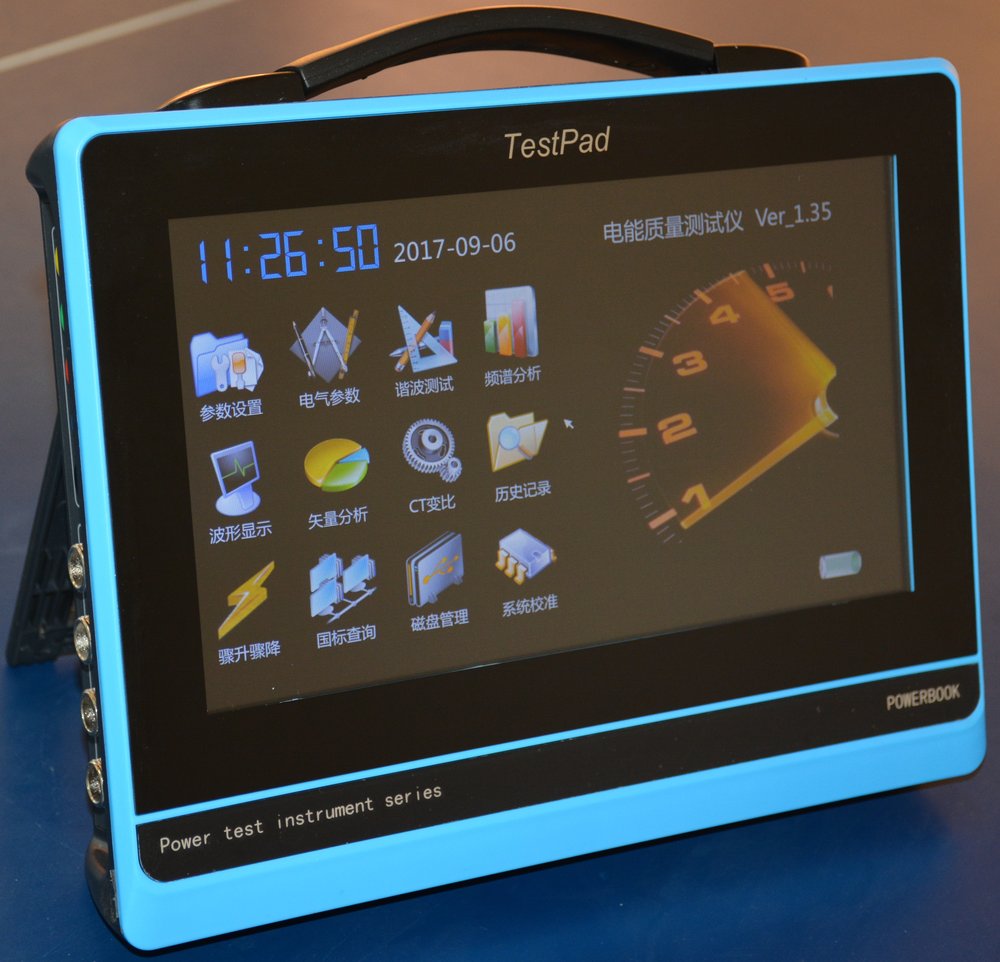

电能质量分析仪
测量点选在责任分界的那一侧
1. 分界原则：评估谁的责任就测谁的接入点。验证用户侧治理效果，测点放在补偿装置并网点的上游；查污染源头，测点挪到用户进线柜。测点挪一格，谐波归属就变，报告结论跟着翻。
2. 一律走二次侧：从计量或保护用的电压互感器、电流互感器二次侧取信号，电压20至800伏自动切档。柜内空间窄，提前把柜门开到最大，别让电压线被门夹住。
四线与三线接法别混着来
1. 三相四线：A相接黄、B相接绿、C相接红、N相接黑，三只钳表对应卡A、B、C三相。零线电流要单独测，三次谐波在零线上叠加，单相整流负荷多的楼层零线电流往往比相线还大。
2. 三相三线：高压计量常见这种接法，只用三根电压线和A、C两只钳表。选错接法功率算法就不对，仪器里二元件三角形、三元件三角形、三元件星形要按实际选。
电压线先接仪器后接设备
1. 顺序不能反：接线时先把电压测试线插到仪器端子上，再接到被测设备；拆线时先摘设备侧的接头，再拆仪器侧。这条顺序反了，带电的电压线甩出来，容易出人身事故。
2. 线材状况：仪器电压电流输入端对机壳绝缘电阻不小于100兆欧，工作电源输入端对外壳能承受工频1.5千伏1分钟。看到测试线外皮破损、插头松动就换，别将就。
电流钳的插拔也有先后
1. 先插后夹：一定先把钳表插到主机插座上再去夹被测线，严禁先夹线后插插头，那相当于互感器二次开路，钳口会感应出高压。收工时先摘钳表，再拔主机侧插头。
2. 一一对应：每只钳表对应唯一插座，钳表中间的圆标贴写着相别和极性，标着零线字样的那一端朝电流流出方向。插错通道精度往下掉，极性反了功率符号跟着反，功率因数也跟着错。
进设置把这几项填对
1. 变比和档位：电压变比、电流变比、额定电压档位、接线方式、电流输入方式逐项填。额定电压档位有0.38、6、10、35、66、110、220千伏七档，选错档位，折算到一次侧的数值全错。
2. 容量三项：短路容量、供电容量、协议容量用于国标查询，仪器按这三项算出各次谐波允许值。填不准，屏上那个超标判定的红字提示就没有参考价值。
读数之前先把屏幕锁住
1. 锁定与刻度：界面上数值跳得厉害，按锁定键把当前一屏定住再抄。频谱柱状图纵轴默认0%至10%或0%至30%，含量都小于刻度值时自动放大，看惯了就不会误判波形好坏。
2. 波形与六角图：波形屏能看出截顶和畸变，还能读波形因子；六角图屏看接线对错。三相三线方式下平板式能自动判48种接线，追补电量直接算出来。
收工顺序和数据导出
1. 收工步骤：先关存储，再摘钳表，再拆设备侧电压线，再拔仪器侧。仪器3分钟无操作会进省电模式，屏黑了主机还在跑，走之前一定关电源开关，别以为没显示就是关了。
2. 导出存档：存储文件按变电站名、线路名、文件名称分类，导出走优盘或串口。确认数据复制完成之后再删内部存储卡，删早了找不回来。
常见问答
问：钳表卡在整根电缆外皮上能测吗？
答：不能，屏蔽层和铠装会把信号挡掉，钳口必须卡在单根芯线上。柜内空间不够就选口径8毫米的小钳表，母排粗的场合上125毫米乘50毫米的大钳，实在卡不进去再考虑柔性线圈。
问：一个测点要守多久才够？
答：短时普查守着看半小时，把几个典型工况都过一遍。出正式报告就按1分钟间隔连续跑7天，中间不能断。用短间隔跑上十来天能抓冲击，但覆盖不到季节变化，两者目的不一样。
