秋检刚过，某110千伏变电站直流屏改造完，新装一组2伏电池104节要做出厂验收放电。早些年干这活是搬一摞电阻丝、接个水电阻，两个人轮班盯表抄数，十几个小时不敢离人。这回班组拉了台智能放电仪过去，上午接线下午收工。两代设备的差别不是方便一点半点，从头捋一遍。

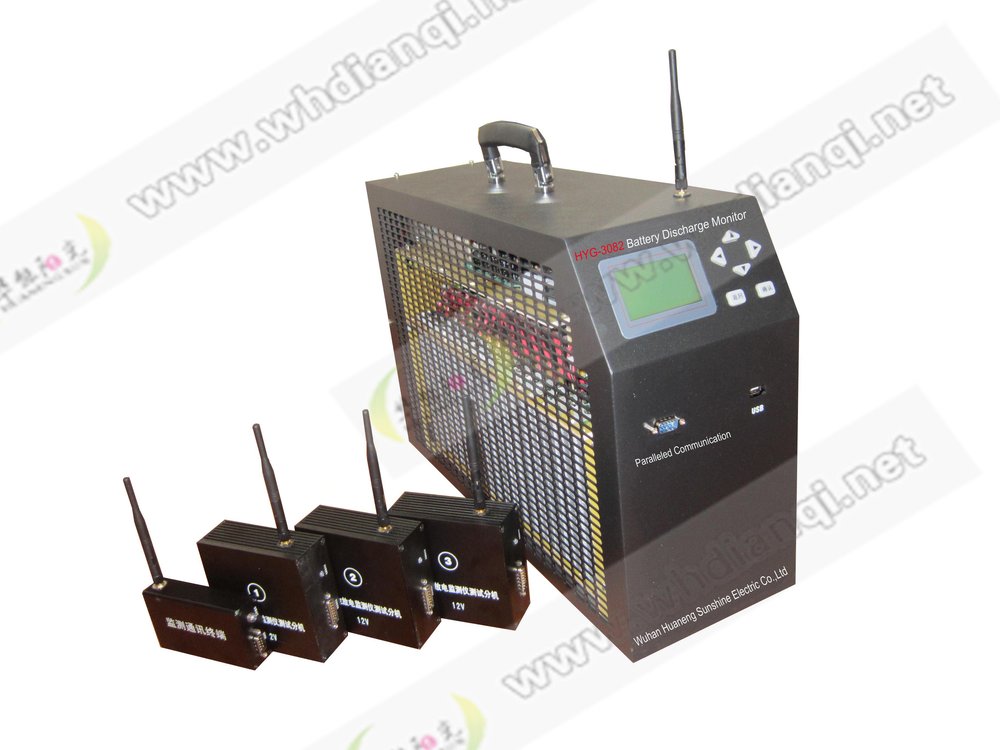

蓄电池放电仪
老式电阻负载靠人盯，恒流靠手调
1. 手动调压的麻烦：电阻丝或水电阻放电，电池组电压一路往下掉，电流跟着掉，得有人不停去拨电阻抽头把电流补回来。10小时率放一整组，一个人守十几个小时，半小时抄一次表，中途吃饭都要找人替。
2. 电流误差要命：老办法电流波动能到5%以上，放出来的容量偏大偏小全凭运气。验收放电是拿这个数据签字的，误差一大，厂家和用户能在数据上扯半个月。
智能假负载把恒流闭环做进机器
1. 恒流控制精度：现在机器放电电流控制精度能做到0.1安，电流测试精度1%，整组电压测试精度0.5%。设好50安，从放电开始一直放到整组终止电压，电流基本是一条直线，不用人管。
2. 负载材料：功率部分用合金电阻做假负载，配强风冷散热，体积小、热稳定性好。不像老式电阻丝烧红了阻值会变，恒流才稳得住，容量积分才有意义。
单体电压从抽查变成全检
1. 路数差别：老办法拿万用表逐节量，104节量一遍要小半天，放一次电最多抽查两三回。现在配单体电压采集模块，24节一个，104节配5个，全程每一节都在采。
2. 分辨率差异：2伏档分辨率0.001伏，12伏档0.01伏，2伏档量程0至4伏。哪一节先掉队、掉得有多快，曲线上直接看出来，不用再靠手摸电池壳温度猜。
终止条件从人判断改成四重把关
1. 四个判据：整组电压下限、单体电压下限、放电时间、放电容量，四个条件设好，谁先到谁停。2伏单体终止电压按1.8伏整定，12伏单体按10.8伏整定，这两个数别记混。
2. 报警不终止：单体电压到限可以设成只报警不终止，等整组放完再处理。验收放电要拿完整数据，中途被一节电池打断就白放了，这个设置现场很实用。
数据记录的颗粒度不在一个量级
1. 存储间隔：内部存储最小间隔1分钟，插存储卡最小5秒存一次，一次放电能记几千个点。老办法半小时抄一次表，10小时也就二十来个数，中间的细节全丢了。
2. 曲线与报表：放完电在屏上直接看整组电压曲线、单体电压柱状图，点一下能查某一时刻某一节的值。上位机软件还能出报表，验收资料直接打印，省掉一晚上的排版。
容量快测是老办法完全没有的
1. 快速评估：选配容量快测功能，电池组脱离系统后放3至20分钟，能估出每一节的容量、内阻和性能状况，判成正常、落后、劣化三档。
2. 用法定位：快测替代不了10小时率全容量放电，验收签字还得靠完整放电数据。快测适合平时巡检摸底，先筛一遍再决定哪一组值得花一整天做全放。
人力与安全账要一起算
1. 安全告警：极性接反、电流超限、电压超限、温度异常、风扇故障，机器都会报警并停止放电。老办法电池反接上去，人和电池都危险，这一条最容易翻车。
2. 人力对比：以前一次验收放电动员三班倒，现在两人盯现场，中途改参数在屏上直接改。武汉华能阳光电气这类设备现场带的人少，班组排班好安排，秋检能多开几个面。
常见问答
问：新装电池组验收放电一定要放满10小时吗？
答：验收放电按10小时率电流放，10小时率电流约等于额定容量除以10，放到整组或单体终止电压为止。放不满10小时就到终止电压，说明容量不达标，恰恰是这次要查出来的问题。
问：老式水电阻还能用在新装验收上吗？
答：临时粗测可以，签字验收不建议。电流波动大、单体电压靠抽查，数据经不起复查。现在业主对记录的要求越来越细，还是上智能放电仪稳妥，别在资料上返工。
问：放电仪的并机功能什么时候用得上？
答：单台电流不够时两台并机，接单体模块和整组电压线的那台设主机，另一台设从机只管放电。大容量电池组或者放电时间卡得紧的场合用得上，下单前把最大电流报给厂家。
