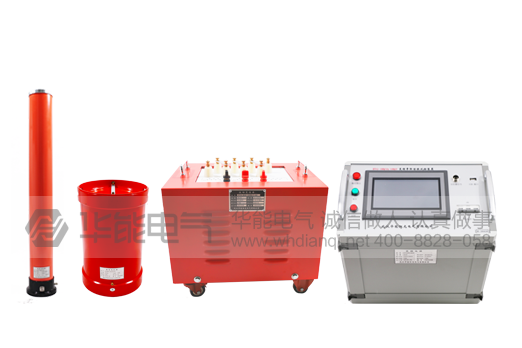

对于从事电力检测工作的从业者而言，变频串联谐振设备是日常高压检测中的常用核心设备，其运行稳定性直接影响检测工作的效率与安全性。在长期实操过程中，该设备难免出现各类故障，若无法及时排查解决，会导致试验中断、影响检测进度。华能阳光深耕高压试验设备领域，结合多年设备研发与运维经验，针对变频串联谐振使用中常见的故障的问题，详细梳理故障原因、拆解排查步骤及解决对策，为一线检测人员提供实用参考。
一、散热风扇无法启动故障
（一）故障成因剖析
当设备触发急停保护、故障保护或失谐保护后，操作人员若未及时操作“故障复位”按钮，会导致风扇控制电路陷入保护锁定状态，进而无法接收启动指令，出现风扇停转现象。此外，若设备长时间处于高负荷运行状态，或使用环境通风不畅、散热条件不佳，会导致内部温度持续升高，当温度达到设定阈值时，功率元件热保护机制会自动启动，切断风扇供电，避免元件因过热损坏，间接造成风扇无法启动。
（二）故障排查与解决步骤
排查解决需遵循“降温→复位→重启”的逻辑，首先断开设备总电源，将设备静置30分钟左右，让内部热量充分散发、温度降至安全范围。待降温完成后，重新接通电源，按压设备面板上的“复位”按键，解除控制电路的保护锁定状态，随后启动设备，观察散热风扇是否恢复正常运转，若仍无法启动，可进一步检查风扇供电线路是否通畅。
二、自动调谐失效，无法捕捉谐振点
（一）故障表现
设备进入自动调谐流程后，调谐曲线呈现出无波动的平直状态，无明显峰值；调谐程序结束后，设备会发出“未检测到谐振点”的提示信号，无法进入后续正常试验环节，导致检测工作无法推进。
（二）故障根源探寻
核心故障原因集中在回路连接与设备部件两个层面：一是试验回路接地系统存在异常，接地装置未牢固连接，或接地连接线出现断裂、松动等问题，导致回路无法形成完整的接地回路，影响信号传输与回路谐振特性；二是试验回路接线不符合规范，线路连接错位、接触不良，造成信号传输异常，无法满足谐振条件；三是装置内部关键部件出现开路故障，如励磁变压器、电抗器、分压器等元件或其线路损坏，导致试验回路不通畅，无法完成调谐。
（三）分步排查与解决方案
第一步，检查接地系统，确认接地装置与大地连接牢固，逐一排查接地连接线的各连接部位，查看是否存在松动、断裂等情况，可借助万用表进行导通性测试，若发现断开点，及时修复或更换连接线，确保接地回路完整。
第二步，检测励磁变压器状态，重点测量低压绕组阻值，以及高压绕组每个输出端对高压尾的阻值，通过阻值数据判断线圈是否存在短路、开路等故障，若阻值异常，需拆解检查变压器内部元件，必要时进行维修或更换。
第三步，排查电抗器故障，逐一测量每只电抗器绕组的阻值，若阻值显示为无穷大，说明电抗器存在开路问题；若阻值过小或为零，则可能存在短路故障，针对故障电抗器，需及时进行检修或替换，确保回路电感参数正常。
第四步，检测分压器状态，一方面检查分压器信号线的通断情况，用万用表测量信号线两端导通性，排查线路是否松动、破损；另一方面检测高、低压电容量是否符合标准，若电容量异常，需检查内部电容元件，必要时进行校准或更换。同时，检查分压器高低压电容臂通断情况，标准要求1孔对芯、2孔对外壳分别导通，1孔对2孔断开，若不符合该要求，需对电容臂进行检修。
第五步，若设备自身升压时仍无法找到谐振点，需额外检查补偿电容器，测量其电容值及内部线路通断情况，若存在故障，及时修复或更换，调整回路电容参数，辅助捕捉谐振点。
三、无法升压至设定试验电压
（一）故障表现
设备调谐过程中，调谐曲线呈现带有低峰值的平直形态，与正常调谐曲线的明显峰值差异显著，表明回路谐振状态异常；试验过程中，一次电压快速攀升至较高水平，但高压输出电压偏低，且未达到设定试验电压时，一次电压已触及额定阈值，回路会自动启动降压保护，无法继续升压。
（二）故障原因分析
一是回路参数不匹配，电抗器与被试品的电容量未达到适配状态，无法找到精准谐振点，进而限制电压有效提升；二是被试品自身存在损耗异常，如绝缘性能下降、内部存在局部放电等问题，导致系统品质因数（Q值）过低，大量能量以热能形式损耗，无法实现高压输出；三是励磁变压器工作异常，因内部绕组故障、接线错误或电源输入不稳定等原因，导致高压输出电压不足，无法提供足够励磁电压；四是高压连接线不符合要求，线路过长会增加分布电容和电感，造成较大电压降与信号损耗，未使用高压放晕线则易产生电晕放电，消耗能量，影响升压效果。
（三）排查解决措施
其一，调整回路参数，将补偿电容器并联接入试验回路，增加回路电容量，使电抗器与被试品电容量达到最佳匹配状态，重新启动调谐流程，捕捉谐振点。
其二，优化回路电感参数，在满足试验安全与要求的前提下，将多只电抗器进行串联连接，增加回路电感量，改善回路谐振特性，助力提升高压输出。
其三，检修励磁变压器，全面检查其接线方式、电源输入情况及内部元件状态，若输出电压偏低，可适当调整变压器抽头位置，若存在元件故障，及时进行检修或更换，确保其能提供足额励磁电压。
其四，处理被试品异常，采用烘干、抽真空干燥等方式对被试品进行干燥处理，去除内部水分与湿气，提升其绝缘强度，降低介质损耗，提高系统Q值，减少能量损耗。
其五，优化高压连接线，设备输出较高电压时，优先选用高压放晕线，利用其特殊结构与材质抑制电晕放电；若暂无高压放晕线，可将普通高压输出线更换为长度不超过5米的短线，减少线路损耗与电压降，保障升压效果。
华能阳光变频串联谐振设备凭借稳定的性能、便捷的操作，广泛应用于各类电力检测场景，上述故障均为日常使用中高频出现的共性问题。只要按照上述排查步骤逐一落实，就能快速定位故障根源、高效解决问题，确保检测工作顺利推进。同时，定期对设备进行维护保养，可有效减少故障发生概率，延长设备使用寿命。
