在高压电力设备检测领域，串联谐振变压器是交流耐压试验的核心特种设备，适配高电压、大电容类设备的绝缘检测，应用覆盖电力电缆、GIS、电力变压器等关键设备。华能阳光串联谐振变压器依托串联谐振技术，以小电源容量产生高试验电压，设备结构紧凑轻便，便于现场操作，同时降低运维成本，适配各类试验场景。
一、设备概述与核心特质
串联谐振变压器专为高电压、大电容设备交流耐压试验设计，核心是模拟高压环境考核被试品绝缘强度，保障设备安全运行，广泛应用于电力运维、设备出厂检测，适配多种高压电力设备。
相较于传统试验变压器，其核心优势是借助串联谐振原理，无需大容量电源即可达到试验高压，大幅减小设备体积重量，降低能耗、提升效率。华能阳光产品优化了稳定性与耐用性，可适应不同现场环境。
二、技术工作机制解析
其工作核心是串联谐振现象，系统可简化为高压电抗器（电感L）与试品对地电容（C）组成的串联电路。通过变频电源调节频率，当与回路固有频率一致时进入谐振状态，电感与电容两端产生远高于电源的电压，作用于被试品完成检测。
电压放大能力用品质因数（Q值）衡量，华能阳光产品Q值可达30至80，例如10kW电源借助谐振效应，可达到常规300-800kW变压器的试验效果，这也是其体积小、能耗低的关键。
三、核心组件及功能说明

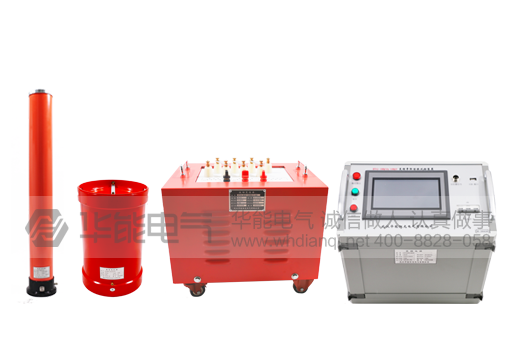

一套完整装置由多个核心部件协同工作，华能阳光串联谐振变压器的核心组件及功能如下：
变频电源：系统控制核心，将工频电源转换为频率、电压可调的正弦波，提供稳定励磁能量，调控试验参数。
励磁变压器：升高变频电源输出电压，为谐振回路提供所需激励电压，适配不同被试品需求。
高压电抗器：谐振回路核心电感元件，与试品电容构成谐振电路，电感值可灵活匹配不同被试品。
电容分压器：并联于被试品两端，精准测量高压，监测电压变化并提供过压保护，避免设备损坏。
四、实际应用场景梳理
串联谐振变压器广泛应用于电力行业，核心用于高压设备交流耐压试验，考核绝缘强度、排查缺陷，保障电力系统稳定。
常见被试品包括10kV至220kV交联聚乙烯电力电缆，以及电力变压器、GIS、发电机等设备，满足运维、工程建设、出厂检测等多场景需求。
五、科学选型方法指南
选型需遵循科学经济原则，优先明确常测被试品参数，确定装置额定电压和电流等级，确保匹配检测标准。
同时按“满足高电压、兼顾大电流”原则配置电抗器，华能阳光提供灵活组合方案，可根据被试品参数调整，保障精准度与通用性，降低投入成本。
