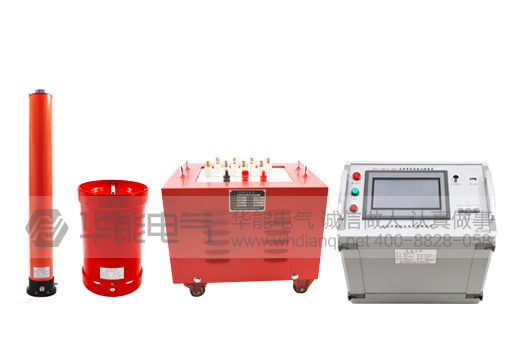

变频串联谐振耐压试验装置核心由变频电源、激励变压器、电抗器、电容分压器组成，凭借高效节能、输出稳定的特点，广泛用于大容量、高电压电气设备交流耐压试验，可精准检测设备绝缘性能，保障电力设备安全投运。本文以35kV主变压器为测试对象，详解该装置的操作流程，规范试验步骤，规避安全风险。
试验前需完成谐振系统选型与参数配置：35kV主变压器对地电容小于0.02μF，搭配100H电抗器，无需额外配置辅助电容，直接采用串联电抗器组建试验回路即可保障试验顺利进行。
一、试验准备工作
试验准备是保障安全与结果精准的关键，需规范落实：
首先排查试验现场，确保无杂物、易燃易爆物品，温湿度符合试验标准，避免环境影响试验结果或引发隐患。
接线前用兆欧表检测35kV主变压器绝缘电阻，仅当电阻值符合行业标准及设备要求时，方可开展后续耐压试验；绝缘不达标需先排查隐患，严禁擅自试验。
二、试验接线方法
接线需遵循“先接地、后接线，先低压、后高压”原则，确保正确牢固，具体步骤如下：
1.可靠连接变频控制电源的安全接地线，确保接地电阻达标；
2.连接变频电源输出端与激励变压器输入端，同时将激励变压器接地端可靠接地，防止感应电压泄漏；
3.串联4节电抗器，将激励变压器输出端与电抗器尾端连接，电抗器顶端接电容分压器顶端；
4.电容分压器下端分别连接分压信号线（接入变频电源）和接地线（接整体接地系统），保障信号精准无干扰；
5.35kV主变压器高压侧接电抗器顶端，低压侧短接后接地，完成回路接线。
三、试验操作步骤
接线完成后，按以下规范操作，确保试验安全有序、数据精准：
1.接通变频电源，可选择220V（AC两相）或380V（ABC三相）供电；注意220V供电时，变频输出功率减半，需提前确认功率达标。
2.打开电源开关，进入参数设置界面，设定测试电压为68kV，仪器将自动匹配过压（74.8kV，试验电压1.1倍）、闪络（27.2kV，试验电压0.4倍）及过流（装置额定电流）保护参数，无需手动调整。
3.频率（20Hz-300Hz）、启动电压（30V）按仪器默认设置，电容分压器分压比沿用华能阳光出厂默认值。
4.参数设置完成后返回主界面，期间通知同事拉起安全围栏、警示无关人员远离；点击“自动测试”核对参数无误后，进入下一步。
5.点击“开始试验”，仪器自动搜索谐振点并平稳升压，升至68kV后自动进入耐压计时，计时结束后自动降压至安全范围。
6.升压期间全程监控，保持低压小电流运行；试验完成后保存并按需打印试验报告，便于后续追溯。
7.试验结束后务必安全泄压，待电压降至安全值后，再进行拆线、清理工作。
四、安全注意事项
试验需重点保障人身与设备安全：设备输入输出端子、测试柱可能残留电压，插拔测试线、电源时易产生电火花引发电击。操作人员需规范佩戴绝缘防护用品，严格遵循操作流程，避免触碰带电部位，严防触电事故。
