变频串联谐振耐压试验装置的接线规范性，直接决定试验的准确性、安全性及试验效果。接线过程需遵循严谨的步骤，兼顾参数匹配、设备布置与安全防护，同时明确其工作原理，才能确保试验顺利开展。以下是详细的接线方法、原理解析及注意事项。
一、详细接线方法（规范操作，筑牢安全防线）
接线前需做好充分准备，精准把控每一个环节，避免因接线失误导致试验失败或安全隐患，具体步骤如下：
核查被试品参数：接线前，需全面掌握被试品（如电力电缆、变压器、GIS设备等）的核心参数，包括敷设长度、导体横截面积、额定电压等级、电容值等，这是后续计算谐振参数、匹配设备的基础，也是确保试验贴合被试品需求的关键。
计算谐振关键参数：根据被试品的已知参数，精准计算出试验所需的谐振频率、回路电容值，结合装置配套电抗器的电感参数，确定最佳试验频率范围，避免因参数不匹配导致无法谐振或试验数据失真。
设备检查与布置：提前检查变频电源、励磁变压器、电抗器、分压器等全套试验设备，确认各部件完好无损、无故障隐患，接线端子无松动、氧化现象；随后按照试验现场规范布置设备，合理规划接线路径，预留足够的高压安全距离，避免设备间距过近引发干扰。
规范连接电路（核心步骤）：
首先将变频电源的输出端，与励磁变压器的输入端进行可靠连接，确保接线牢固、接触良好，避免接触不良产生电火花。
接着将励磁变压器的输出端，连接至电抗器的输入端，注意极性对应，杜绝接反导致设备损坏或试验异常。
电抗器的输出端连接至被试品的一端，接线时需选用符合高压标准的专用线缆，确保线缆承载能力匹配试验电压。
被试品的另一端连接至分压器的高压端，分压器的低压端需可靠接地，接地电阻需符合试验标准，形成完整的试验回路。
接线全面核查：加压试验前，需由专业人员对整个接线回路进行全面检查，重点核查接线顺序、极性是否正确，线缆敷设是否规范，设备及线缆与地面、周边物体的安全距离是否达标，杜绝任何接线隐患。
设置试验参数：根据试验标准及被试品要求，在变频电源上正确设置试验电压、升压速度、试验时长等参数，参数设置完毕后再次核对，确保无偏差。
启动试验并监测：确认所有准备工作就绪后，启动试验装置，缓慢升压；试验过程中，实时监测电压表、电流表等仪表的读数变化，密切观察被试品的状态，若出现异常立即停机排查，确保试验安全。
二、工作原理解析（读懂核心，精准操作）
变频串联谐振耐压试验装置的核心工作原理，基于串联谐振电路的特性，通过频率调节实现回路谐振，从而在被试品上获得符合要求的高电压、大电流，具体原理如下：
串联谐振的核心条件是：回路中的感抗（XL）与容抗（XC）数值相等，此时整个电路呈现纯电阻性，回路电流与电压同相位，达到谐振状态。
试验时，通过调节变频电源的输出频率，使回路中电抗器的电感（L）与被试品的电容（C）满足谐振条件，形成串联谐振回路。此时，变频电源只需提供较小的有功功率，即可在被试品上感应产生较高的试验电压，满足高压耐压试验的需求。
这种试验方式相比传统试验装置，具有显著优势：设备体积小、重量轻，便于现场搬运和操作；电源容量需求低，节能高效；输出电压波形纯净，试验准确性高，特别适用于大容量、高电压电力设备（如长距离电缆、大型变压器）的交流耐压试验。
三、关键注意事项
试验全程需严格遵守高压操作安全规范，操作人员需佩戴绝缘防护用品，保持与高压设备、线缆的安全距离，严禁违规操作。
不同类型、不同参数的被试品，需重新计算谐振参数、调整接线方式及试验参数，避免套用固定模式导致试验失败。
接线过程中，所有接地环节必须可靠，分压器低压端、设备外壳等关键部位需接地牢固，防止高压泄漏引发安全事故。
试验过程中若出现谐振异常、仪表读数波动过大或被试品异常（如异响、发热），需立即停机，切断电源并进行放电处理后，再排查故障。

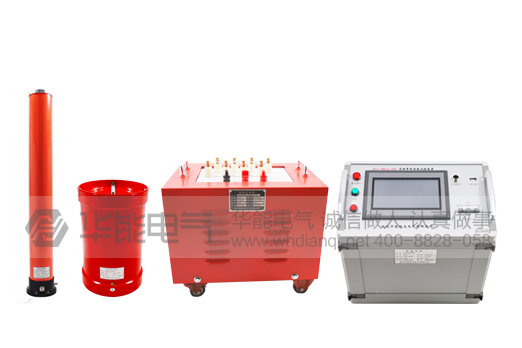

华能阳光系列变频串联谐振耐压试验装置，配套完善的接线指引与安全保护机制，设备性能稳定、操作便捷，可根据不同被试品参数灵活调整试验方案，适配电力、冶金、石油等多行业高压设备试验需求，助力操作人员规范完成接线与试验，保障试验安全与数据精准。
